駆逐艦雪風 | 第3章-7:光造形（レジン方式）で艦上小物を量産/機銃の向きと細物の安定条件、スキッドビームの剥離対策

2026年2月28日

GAKUTEN

This chapter focuses on resin printing small deck fittings for Yukikaze, including gun mounts, thin parts orientation, and peel prevention.

1. 後半は「小物の量産」をテーマにする

前半ではマストや主砲のような“目立つ部品”を掘り下げました。
後半は、艦上の密度を決める 機銃・電探まわり・クレーン周辺・対潜装備 など、細い小物を中心にまとめます。

小物は点数が多く、設計よりも「安定して出力できる向き」「後処理しやすいサポート」が重要です。艦船模型の話ですが、他模型にも応用できる「細物の出力条件の決め方」として整理します。

機銃は、1/150だと銃身が細く、曲がりやすい部品です。
そこで、同じ部品を 横置き と 立て気味 で出力して比較しました。

横置きは一見安定しそうですが、実際は次の問題が出ました。

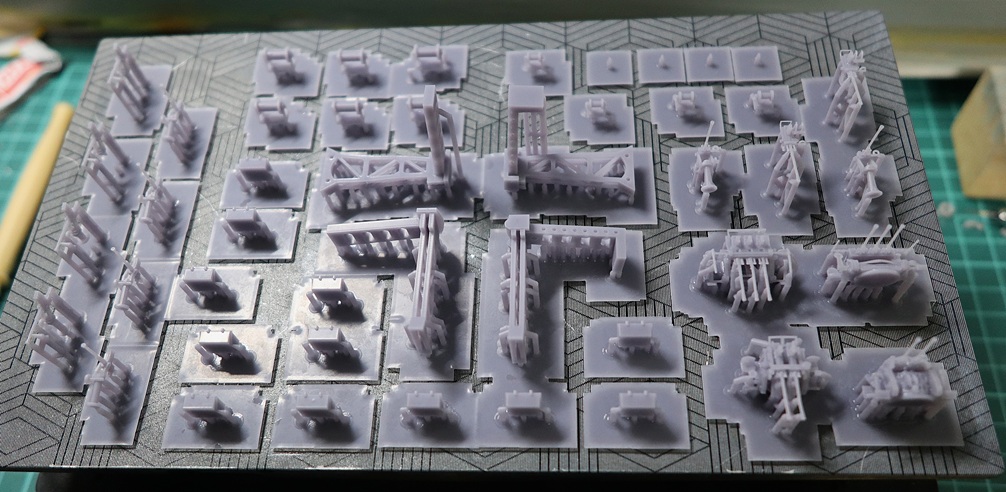

写真を見ていただくと右の方に並んでいるのが連装機銃です。縦置きと横置きでどちらができがいいか？サポートが取りやすいか検討しました。

結論として、横置きがいい。となりました。
やはり銃身の途中にサポートが入ると折れやすいし痕を残しがち。また、細物は立て気味15°くらいが失敗がなくプリントしやすいということです。

機銃は、完全な垂直ではなく 10〜15°ほど傾けて立て気味に配置するのが扱いやすい結論になりました。

機銃の向き検討から得た結論は、蒸気配管やアンテナなど「細長い部品」にもそのまま当てはまります。

この判断基準ができると、部品点数が増えても迷いにくくなります。

次はスキッドビームです。スキッドビームは平たい面があり、配置を誤ると剥離（途中ではがれる）に繋がりました。

※でスキッドビームってなんだ？　て方もいらっしゃると思うのですが、魚雷などを運ぶクレーンだと思ってください。

当時は原因がはっきり分かっていませんでしたが、今振り返ると
広い面が一度に剥がされる配置になっていた可能性が高いです。

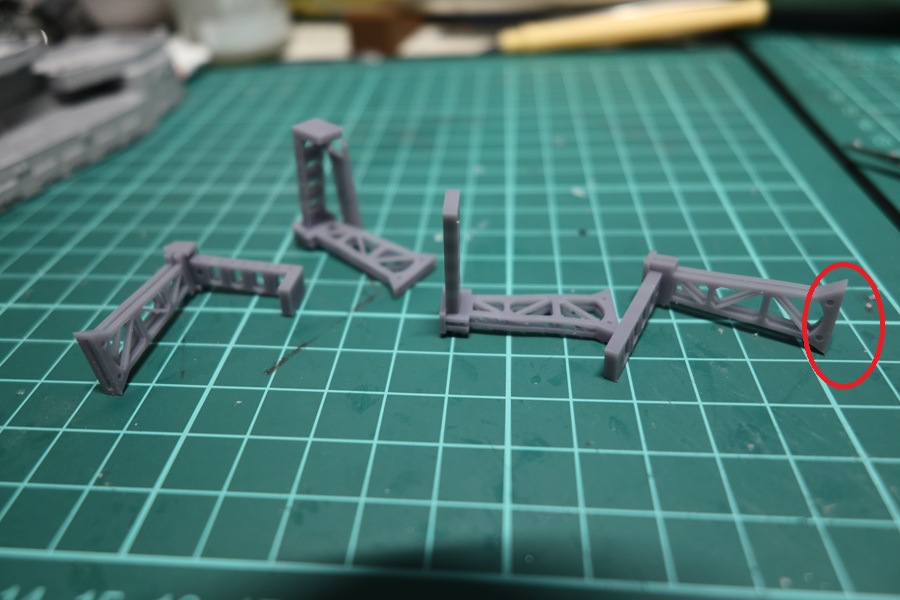

この赤丸で囲ったあたりを真下に配置すると剥離が起きやすくなります。

対策はシンプルで、スキッドビームも 少し傾けて配置します。

小物は、出力よりも「後処理の運用」を決めると楽になります。

機銃って横にした方が良さそうなのに…。意外！

そうなんだよな。だから両方試してみたんだけど、やっぱり基本は細物は縦置きだね

それ！おっちゃんの決め事にしちゃったよね

そうだね。やり方は人それぞれだと思うけど、0.5mmくらいを細物の下限の太さにすること。細物はたて10-15°くらいでプリントすることはもう決め事にしているね。

自分の環境にあった決め事を作っておくと迷わなくていいね。
